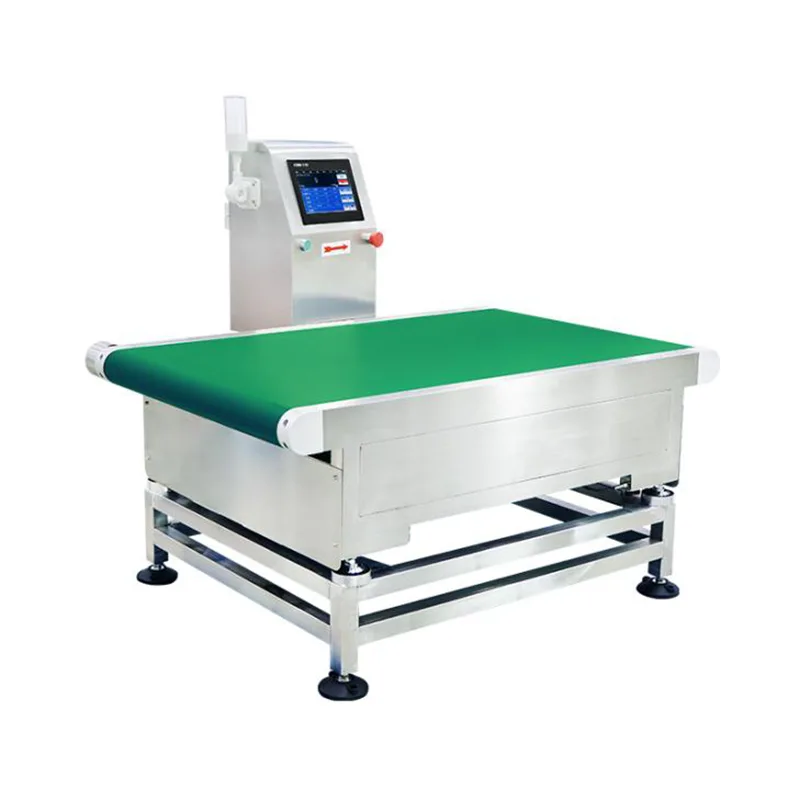

เครื่องตรวจสอบน้ำหนักบนสายพานที่มีความแม่นยำสูง

เครื่องตรวจสอบน้ำหนักบนสายพานความแม่นยำสูง (รุ่น JDT-CZ-A30-30K/100K) เป็นระบบชั่งน้ำหนักแบบไดนามิกแบบอินไลน์ที่ผลิตโดย Jiangsu Jutian Weighing Equipment Co., Ltd. ได้รับการออกแบบมาสำหรับสายการผลิตที่จัดการผลิตภัณฑ์บรรจุภัณฑ์ขนาดกลางถึงใหญ่ เช่น ถุงเทกอง กล่องกระดาษขนาดใหญ่ การรวมแพ็คหลายแพ็ค และคอนเทนเนอร์อุตสาหกรรม ซึ่งต้องมีการตรวจสอบน้ำหนักขั้นสุดท้ายและการตรวจสอบความสมบูรณ์ก่อนที่จะวางบนพาเลทหรือจัดส่ง

ระบบจะบันทึกการอ่านน้ำหนักขณะที่ผลิตภัณฑ์เคลื่อนผ่านสายพานลำเลียง เปรียบเทียบการวัดแต่ละครั้งกับเป้าหมายและค่าความคลาดเคลื่อนที่ตั้งไว้ล่วงหน้า และสร้างการตัดสินใจว่าผ่านหรือไม่ผ่าน สำหรับสภาวะที่ล้มเหลว สายพานลำเลียงจะหยุดหรือมีเอาต์พุตแจ้งเตือน ขึ้นอยู่กับโหมดการทำงานที่กำหนดค่าไว้ อุปกรณ์นี้มีจุดประสงค์เพื่อบูรณาการเข้ากับสายการบรรจุอัตโนมัติ สถานีตรวจสอบที่ปลายสายการผลิต และจุดตรวจสอบด้านลอจิสติกส์ขาออก

ข้อมูลจำเพาะทางเทคนิค

หมายเหตุความแม่นยำ:ความแม่นยำในการตรวจจับขึ้นอยู่กับน้ำหนัก ขนาด ความเสถียรในการลำเลียง และสภาพแวดล้อมของผลิตภัณฑ์ที่ตรวจวัด ตัวเลขความแม่นยำที่ระบุสามารถทำได้ภายใต้การทดสอบจากโรงงานที่ได้รับการควบคุมด้วยตัวอย่างผลิตภัณฑ์ที่เป็นตัวแทน การทดสอบการใช้งานถึงสถานที่จะสร้างประสิทธิภาพที่แท้จริงภายใต้เงื่อนไขการผลิต

Jiangsu Jutian Weighing Equipment Co., Ltd. ได้รับการรับรองการจัดการคุณภาพ ISO9001 และใบรับรองผลิตภัณฑ์ CE ด้วยประสบการณ์กว่า 20 ปีในด้านเครื่องมือชั่งน้ำหนัก บริษัทได้สะสมสิทธิบัตรระดับประเทศ 68 รายการ และลิขสิทธิ์ซอฟต์แวร์ 20 รายการผ่านทางศูนย์ R&D 919 แห่ง การผลิตดำเนินการในโรงงานผลิตสองแห่งภายใต้ขั้นตอนการควบคุมคุณภาพที่ได้มาตรฐาน ซึ่งครอบคลุมการตรวจสอบวัสดุ การประกอบ การสอบเทียบ และการทดสอบขั้นสุดท้าย การปรับแต่งที่ไม่ได้มาตรฐาน รวมถึงขนาดสายพานลำเลียง วัสดุเฟรม อินเทอร์เฟซการสื่อสาร และฟังก์ชันการทำงานของซอฟต์แวร์ ได้รับการสนับสนุนตามความต้องการของโครงการ

การออกแบบกลไกส่วนชั่งน้ำหนักและการจัดการโหลด

ส่วนสายพานลำเลียงชั่งน้ำหนักได้รับการออกแบบทางวิศวกรรมเพื่อรองรับผลิตภัณฑ์ที่มีน้ำหนักมากถึง 100 กก. ในการขนส่งแบบไดนามิก ชุดประกอบโหลดเซลล์ได้รับการระบุสำหรับพิกัดความจุพร้อมระยะขอบด้านความปลอดภัยที่เหมาะสม เพื่อรองรับสภาวะการรับน้ำหนักเกินช่วงสั้นๆ ที่อาจเกิดขึ้นเมื่อมีการวางหรือขนย้ายผลิตภัณฑ์ไปยังสายพานลำเลียง โครงสายพานลำเลียงใช้เหล็กกล้าคาร์บอนความแข็งแรงสูงหรือเหล็กกล้าไร้สนิมเสริม พร้อมการเสริมโครงสร้างที่จุดติดตั้งโหลดเซลล์

องค์ประกอบยึดดูดซับแรงกระแทกจะอยู่ระหว่างแท่นชั่งน้ำหนักและโครงรองรับเพื่อลดผลกระทบทางกลที่ส่งผ่านเมื่อผลิตภัณฑ์เข้าสู่โซนชั่งน้ำหนัก การแยกทางกลนี้ทำหน้าที่สองอย่าง: ปกป้องโหลดเซลล์จากการเพิ่มน้ำหนักเกินชั่วคราว และลดเวลาในการตกตะกอนที่จำเป็นสำหรับสัญญาณน้ำหนักให้คงที่ก่อนที่จะบันทึกค่าที่อ่านได้ มอเตอร์ขับเคลื่อนสายพานถูกแยกโดยกลไกจากส่วนชั่งน้ำหนัก เพื่อป้องกันการสั่นสะเทือนของมอเตอร์จากการเชื่อมต่อกับสัญญาณโหลดเซลล์

การบันทึกข้อมูลและการตรวจสอบย้อนกลับคุณภาพ

แต่ละรอบการตรวจสอบจะสร้างบันทึกข้อมูลที่มีการประทับเวลา น้ำหนักที่วัดได้ น้ำหนักเป้าหมาย ขีดจำกัดความคลาดเคลื่อน และผลการผ่าน/ไม่ผ่าน ตัวควบคุมจะจัดเก็บบันทึกเหล่านี้ไว้ภายใน และสามารถส่งออกข้อมูลผ่าน USB ในรูปแบบ CSV เพื่อการวิเคราะห์การผลิต การรายงานคุณภาพ หรือเอกสารชุดงานได้ สำหรับสายการผลิตที่มีการเชื่อมต่อเครือข่าย ข้อมูลน้ำหนักสามารถส่งข้อมูลไปยังระบบโฮสต์ผ่านอินเทอร์เฟซการสื่อสารที่กำหนดค่าได้

ระบบรองรับขีดจำกัดน้ำหนักบนและล่างที่กำหนดไว้ล่วงหน้าสำหรับแต่ละผลิตภัณฑ์ เมื่อน้ำหนักที่วัดได้อยู่นอกช่วงที่กำหนดไว้ ตัวควบคุมจะส่งสัญญาณแจ้งเตือนและหยุดสายพานลำเลียงเอาท์พุตเพื่อป้องกันไม่ให้สิ่งของที่ไม่เป็นไปตามข้อกำหนดดำเนินการดาวน์สตรีม สายพานลำเลียงยังคงหยุดอยู่จนกว่าผู้ปฏิบัติงานจะถอดสิ่งของที่ถูกติดธงออกและรับทราบสัญญาณเตือน ทำให้เกิดเอกสารรับรองคุณภาพในขั้นตอนการผลิต

ตัวเลือกวัสดุเฟรมและการปรับให้เข้ากับสภาพแวดล้อม

โครงมาตรฐานสร้างจากเหล็กกล้าคาร์บอนความแข็งแรงสูงพร้อมการเคลือบพื้นผิวป้องกันการกัดกร่อน สำหรับโรงงานที่มีข้อกำหนดการชะล้าง การสัมผัสความชื้น หรือบรรยากาศที่มีการกัดกร่อน สามารถระบุโครงสเตนเลสสตีลได้ สำหรับสภาพแวดล้อมที่มีวัสดุไวไฟ มีการกำหนดค่าป้องกันการระเบิด (ระดับ Ex d IIB T4 Ga) พร้อมตัวควบคุมและตู้ไฟฟ้าที่ออกแบบมาเพื่อให้ตรงตามมาตรฐานการป้องกันที่เกี่ยวข้อง อุปกรณ์ได้รับการออกแบบให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมมาตรฐาน การติดตั้งควรหลีกเลี่ยงพื้นที่ที่มีการรบกวนทางแม่เหล็กไฟฟ้าแรงสูง ความชื้นควบแน่น หรือการสั่นสะเทือนของพื้นมากเกินไป

งานตรวจสอบทั่วไป

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

เครื่องตรวจสอบน้ำหนักบนสายพานจัดการกับผลิตภัณฑ์ที่มีการกระจายน้ำหนักไม่สม่ำเสมอหรือมีฐานไม่มั่นคงอย่างไร
ผลิตภัณฑ์ที่มีการกระจายน้ำหนักไม่สม่ำเสมออาจมีการเปลี่ยนแปลงในการวัด หากจุดศูนย์ถ่วงเปลี่ยนระหว่างการขนส่งสายพานลำเลียง การติดตั้งดูดซับแรงกระแทกและการแยกส่วนทางกลไกของส่วนชั่งน้ำหนักช่วยลดผลกระทบของการเปลี่ยนโหลด สำหรับผลิตภัณฑ์ที่มีฐานที่ยืดหยุ่นหรือไม่มั่นคง สามารถติดตั้งรางนำเพื่อให้ผลิตภัณฑ์อยู่ตรงกลางบนสายพานได้ โดยทั่วไปตัวอย่างผลิตภัณฑ์จะได้รับการประเมินในระหว่างการตรวจสอบทางวิศวกรรมเพื่อพิจารณาว่าจำเป็นต้องมีอุปกรณ์จับยึดเพิ่มเติมหรือไม่

อะไรคือความแตกต่างระหว่างการหยุดสายพานลำเลียงสำหรับผลิตภัณฑ์ที่ล้มเหลวกับการใช้กลไกการคัดแยก?
โหมดการทำงานมาตรฐานจะหยุดสายพานลำเลียงขาออกเมื่อตรวจพบรายการที่ไม่เป็นไปตามข้อกำหนด ตัวดำเนินการลบรายการที่ถูกตั้งค่าสถานะและรีสตาร์ทบรรทัด เหมาะสำหรับสายการผลิตที่มีปริมาณงานปานกลางซึ่งการแทรกแซงของผู้ปฏิบัติงานสามารถทำได้จริง สำหรับสายการผลิตที่มีความเร็วสูงหรือการคัดแยกอัตโนมัติ สามารถรวมตัวดันหรือตัวเปลี่ยนทิศทางแบบนิวแมติกเป็นตัวเลือกการปรับแต่งได้

เครื่องตรวจสอบน้ำหนักบนสายพานสามารถใช้งานร่วมกับเครื่องเข้ารหัสอิงค์เจ็ทหรือเครื่องพิมพ์ฉลากได้หรือไม่
ใช่. คอนโทรลเลอร์สามารถส่งสัญญาณที่ซิงโครไนซ์กับตำแหน่งผลิตภัณฑ์เพื่อทริกเกอร์อุปกรณ์การเข้ารหัสหรือการพิมพ์ภายนอก ซึ่งช่วยให้สามารถใช้ข้อมูลน้ำหนัก รหัสชุดงาน หรือการประทับเวลากับผลิตภัณฑ์หลังการชั่งน้ำหนักได้ รายละเอียดการกำหนดค่า รวมถึงโปรโตคอลการสื่อสาร จังหวะสัญญาณ และรูปแบบข้อมูล จะถูกระบุระหว่างการตั้งค่าระบบ

ขั้นตอนการสอบเทียบใดที่ใช้กับช่วง 30–100 กก.
การสอบเทียบจะดำเนินการโดยใช้ตุ้มน้ำหนักทดสอบที่ผ่านการรับรองซึ่งเหมาะสมกับพิกัดความสามารถที่กำหนด อินเทอร์เฟซหน้าจอสัมผัสมีขั้นตอนการปรับเทียบแบบมีคำแนะนำ สำหรับพิกัดน้ำหนักสูงสุด 100 กก. แนะนำให้ใช้จุดสอบเทียบหลายจุดในช่วงต่างๆ เพื่อให้แน่ใจว่าเป็นเส้นตรง ขั้นตอนการสอบเทียบสามารถทำซ้ำได้โดยบุคลากรในสถานที่ซึ่งเป็นส่วนหนึ่งของการตรวจสอบคุณภาพตามปกติ

มีการกำหนดค่าป้องกันการระเบิดสำหรับการใช้งานในอุตสาหกรรมเคมีหรือไม่
มีการกำหนดค่าป้องกันการระเบิดพิกัด Ex d IIB T4 Ga ข้อมูลนี้ใช้กับตู้ไฟฟ้า ตัวเรือนตัวควบคุม และสายไฟ ต้องระบุการกำหนดค่าเฉพาะในขณะที่สั่งซื้อ เนื่องจากจะส่งผลต่อการเลือกส่วนประกอบและเอกสารประกอบการรับรอง การออกแบบเชิงกลมาตรฐานของโหลดเซลล์และชุดประกอบสายพานลำเลียงยังคงไม่เปลี่ยนแปลง
