เครื่องชั่งแบบตั้งพื้นอิเล็กทรอนิกส์พร้อมฟังก์ชันการพิมพ์ฉลากในตัว

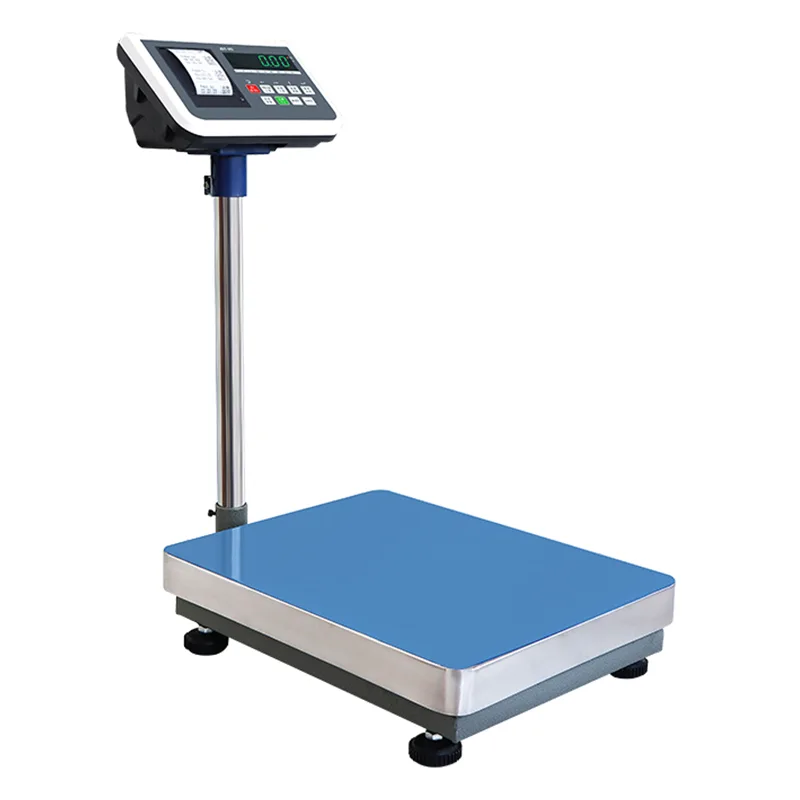

เครื่องชั่งแบบตั้งพื้นอิเล็กทรอนิกส์พร้อมฟังก์ชันการพิมพ์ฉลากในตัว (ซีรีส์ JDT-JT-H8) เป็นสถานีงานชั่งน้ำหนักและการพิมพ์แบบอยู่กับที่ที่ผลิตโดย Jiangsu Jutian Weighing Equipment Co., Ltd. โดยผสมผสานแท่นเหล็กเชื่อมที่แข็งแกร่ง โหลดเซลล์สเตรนเกจ ไฟแสดงดิจิทัล LED และเครื่องพิมพ์ความร้อนในตัวภายในเครื่องเดียว อุปกรณ์นี้ได้รับการออกแบบสำหรับสถานีงานที่มีการชั่งน้ำหนักสิ่งของต่างๆ และต้องสร้างบันทึกที่พิมพ์ออกมา เช่น บัตรชั่งน้ำหนัก ฉลากการจัดส่ง หรือใบเสร็จรับเงินการตรวจสอบ ทันทีที่จุดที่ทำการวัด

ต่างจากเครื่องตรวจสอบน้ำหนักบนสายพานที่ทำงานบนสายการผลิตที่กำลังเคลื่อนที่ เครื่องชั่งแบบตั้งพื้นซีรีส์ H8 จะวัดน้ำหนักคงที่หลังจากวางสินค้าบนกระทะและค่าที่อ่านได้คงที่ ผู้ปฏิบัติงานจะสั่งการพิมพ์ด้วยตนเองหรือโดยอัตโนมัติเมื่อน้ำหนักคงที่ ขึ้นอยู่กับโหมดที่กำหนดค่าไว้ อุปกรณ์นี้เหมาะสำหรับท่าเรือรับสินค้า ช่องจัดส่ง จุดตรวจการผลิต และสถานีเก็บตัวอย่างคุณภาพ

ข้อมูลจำเพาะของรุ่น

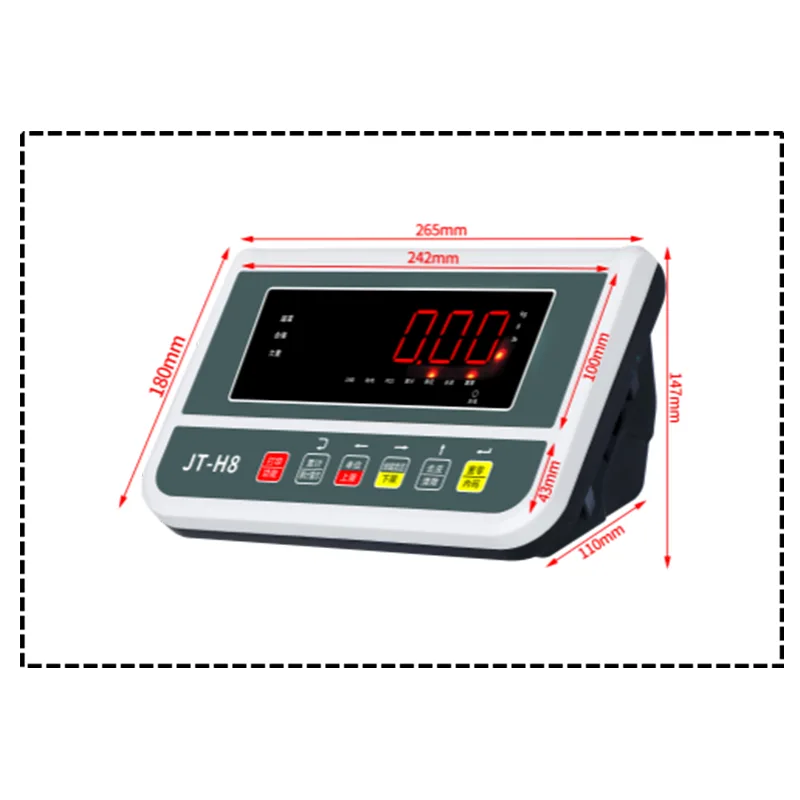

ข้อกำหนดทั่วไป:จอแสดงผล: จอแสดงผลหลอดดิจิตอล LED สูง 32 มม.; หน่วย: กก. / กรัม / ปอนด์ (สลับได้อย่างอิสระ); ตัวเรือนตัวบ่งชี้: ตัวเรือนพลาสติก ABS พร้อมปุ่มแบบกลไก 6 ปุ่ม; แหล่งจ่ายไฟ: AC 220V พร้อมแบตเตอรี่แบบชาร์จไฟได้ 6V 4A ในตัว (ใช้ AC/DC แบบคู่); ฟังก์ชั่นพื้นฐาน: รีเซ็ตเป็นศูนย์, น้ำหนักภาชนะ, น้ำหนักรวม/สุทธิ, การสะสม, สัญญาณเตือนในตัว, หน่วยความจำน้ำหนัก, โหมดประหยัดพลังงาน; การสื่อสารเสริม: RS232, RS485, Bluetooth, TTL, อีเธอร์เน็ต, Wi-Fi, 4G IoT, ที่เก็บข้อมูล USB, เอาต์พุตรีเลย์, เอาต์พุต I/O 5V, เอาต์พุตอะนาล็อก 4-20mA; อุปกรณ์เสริมต่างๆ: ไฟเตือนสามสี, เครื่องพิมพ์ภายนอก, จอแสดงผลขนาดใหญ่, เครื่องสแกนบาร์โค้ด ขนาดและวัสดุของแพลตฟอร์มสามารถกำหนดได้

Jiangsu Jutian Weighing Equipment Co., Ltd. มีความเชี่ยวชาญด้านเครื่องมือชั่งน้ำหนักมานานกว่า 20 ปี โดยได้รับใบรับรองการจัดการคุณภาพ ISO9001 และใบรับรองผลิตภัณฑ์ CE ศูนย์วิจัยและพัฒนา 919 ของบริษัทได้พัฒนาสิทธิบัตรระดับชาติ 68 รายการ และลิขสิทธิ์ซอฟต์แวร์ 20 รายการ การผลิตดำเนินการในโรงงาน 2 แห่งโดยมีขั้นตอนมาตรฐานครอบคลุมถึงการเชื่อมโครงเหล็ก การสอบเทียบโหลดเซลล์ และการทดสอบการทำงานขั้นสุดท้าย รองรับขนาดแพลตฟอร์ม วัสดุเฟรม และการกำหนดค่าซอฟต์แวร์ที่ไม่ได้มาตรฐาน

การสร้างแพลตฟอร์มและการรวมโหลดเซลล์

โครงแท่นชั่งน้ำหนักผลิตจากส่วนเหล็กกล้าคาร์บอน ประกอบโดยการเชื่อมอย่างต่อเนื่องที่ข้อต่อโครงสร้างทั้งหมด หลังจากการเชื่อม เฟรมจะผ่านการเตรียมพื้นผิวและเคลือบสีอบเพื่อป้องกันการกัดกร่อนในสภาพแวดล้อมอุตสาหกรรมในร่ม จานชั่งน้ำหนักสร้างจากสแตนเลส ทำให้มีพื้นผิวที่ทนทานและทำความสะอาดง่ายเมื่อสัมผัสโดยตรงกับสิ่งของที่ชั่งน้ำหนัก

สำหรับโรงงานที่มีข้อกำหนดด้านสิ่งแวดล้อมเฉพาะ สามารถระบุวัสดุกรอบทางเลือกได้ในขณะที่สั่งซื้อ มีโครงสร้างโครงสเตนเลสสตีล 304 เต็มรูปแบบสำหรับสภาพแวดล้อมที่มีการชะล้าง พื้นที่แปรรูปอาหาร หรือสถานที่ที่มีความชื้นสูง สำหรับการแปรรูปทางเคมีหรือการใช้งานในบรรยากาศทางทะเล สามารถระบุสแตนเลส 316 เพื่อเพิ่มความต้านทานการกัดกร่อนแบบรูพรุนและรอยแยกได้

โหลดเซลล์เป็นแบบสเตรนเกจ ซึ่งกำหนดค่าไว้หลายจุดใต้แท่นเพื่อให้การอ่านน้ำหนักมีความเสถียร โดยไม่คำนึงถึงตำแหน่งโหลดภายในพื้นที่แท่น ความจุของโหลดเซลล์ถูกจับคู่กับความจุของแท่นที่กำหนดโดยมีระยะขอบการออกแบบที่เหมาะสมเพื่อรองรับสภาวะโอเวอร์โหลดสั้นๆ ที่พบในการใช้งานทางอุตสาหกรรม สายเคเบิลสัญญาณโหลดเซลล์ถูกส่งผ่านท่อร้อยสายที่ปิดผนึกไปยังตัวเรือนตัวบ่งชี้

การออกแบบพาวเวอร์ซัพพลายและการทำงานสองโหมด

เครื่องชั่งทำงานโดยใช้แหล่งจ่ายไฟหลัก AC (220V) ภายใต้สภาวะปกติ พร้อมด้วยแบตเตอรี่แบบชาร์จได้ขนาด 6V 4A ในตัวที่ให้ความสามารถในการสำรองข้อมูลและการทำงานแบบไร้สาย สถาปัตยกรรมพลังงานคู่รองรับการใช้งานจริงหลายประการในสภาพแวดล้อมทางอุตสาหกรรม แบตเตอรี่จะชาร์จโดยอัตโนมัติเมื่อเครื่องชั่งเชื่อมต่อกับไฟ AC และมีเวลาในการทำงานเพียงพอสำหรับการทำงานเต็มกะภายใต้รูปแบบการใช้งานทั่วไป

การทำงานแบบไร้สายทำให้สามารถวางตำแหน่งเครื่องชั่งในตำแหน่งที่ไม่สามารถเข้าถึงปลั๊กไฟได้ในทันที เช่น สถานีตรวจสอบชั่วคราว บริเวณท่าเรือขนสินค้า หรือจุดรับสินค้ากลางแจ้งใต้ที่กำบัง แบตเตอรี่ยังรักษาการทำงานในระหว่างที่ไฟฟ้าขัดข้องช่วงสั้นๆ เพื่อป้องกันข้อมูลสูญหายระหว่างธุรกรรมการชั่งน้ำหนัก ไฟแสดงสถานะแบตเตอรี่เหลือน้อยบนจอแสดงผล LED จะแจ้งเตือนผู้ปฏิบัติงานเมื่อจำเป็นต้องชาร์จใหม่ โหมดประหยัดพลังงานจะลดความสว่างของจอแสดงผลและกิจกรรมของโปรเซสเซอร์ในช่วงที่ไม่ได้ใช้งานเพื่อยืดเวลาการใช้งานแบตเตอรี่

ขั้นตอนการพิมพ์และโหมดการทำงาน

เครื่องพิมพ์เทอร์มอลในตัวยอมรับม้วนกระดาษเทอร์มอลมาตรฐานหรือสต็อกฉลากกาว ผู้ปฏิบัติงานเริ่มการพิมพ์ผ่านปุ่มเฉพาะบนแผงปุ่มกดเมมเบรนตัวบ่งชี้ หรือกำหนดค่าให้ทริกเกอร์โดยอัตโนมัติเมื่อได้ค่าน้ำหนักที่คงที่และน้ำหนักเกินเกณฑ์ขั้นต่ำ เนื้อหาการพิมพ์สามารถกำหนดค่าได้และสามารถรวมค่าน้ำหนัก (สุทธิหรือรวม) หน่วยการวัด วันที่และเวลา หมายเลขตั๋วตามลำดับ และข้อความส่วนหัวที่ผู้ใช้กำหนด

ตัวบ่งชี้มีฟังก์ชันการชั่งน้ำหนักหลัก ซึ่งรวมถึงการรีเซ็ตเป็นศูนย์ การชั่งน้ำหนักภาชนะด้วยตนเองและที่กำหนดไว้ล่วงหน้า การสลับการแสดงน้ำหนักรวม/สุทธิ และการสะสมน้ำหนักสำหรับการจัดชุดหลายรายการ ฟังก์ชั่นปลุกในตัวรองรับการตั้งค่าขีดจำกัดน้ำหนักบนและล่างพร้อมเสียงเตือนเมื่อน้ำหนักที่วัดได้อยู่นอกช่วงที่ยอมรับได้ หน่วยความจำน้ำหนักจะรักษาน้ำหนักสุดท้ายและผลรวมสะสมผ่านวงจรกำลัง

สถานที่ปรับใช้ทั่วไป

คำถามที่พบบ่อย (คำถามที่พบบ่อย)

อะไรคือความแตกต่างระหว่างโครงสร้างเหล็กคาร์บอนและโครงสร้างแพลตฟอร์มสแตนเลส?
เหล็กกล้าคาร์บอนที่มีการเคลือบผิวแบบอบให้ความแข็งแรงของโครงสร้างสำหรับสภาพแวดล้อมอุตสาหกรรมในร่มมาตรฐาน สีเคลือบป้องกันการกัดกร่อนในชั้นบรรยากาศ แต่อาจเสียหายได้จากการกระแทกหรือสารเคมีรุนแรง สแตนเลส 304 ให้ความต้านทานการกัดกร่อนโดยธรรมชาติตลอดความหนาของวัสดุ และแนะนำสำหรับการแปรรูปอาหาร ยา สารเคมี หรือสภาพแวดล้อมที่มีความชื้น สแตนเลสสตีล 316 มีความต้านทานคลอไรด์เพิ่มเติม และเหมาะสำหรับบรรยากาศการแปรรูปทางทะเลหรือทางเคมี

แบตเตอรี่มีอายุการใช้งานนานเท่าใดระหว่างการทำงานแบบไร้สาย?
ระยะเวลาการใช้งานของแบตเตอรี่ขึ้นอยู่กับความถี่การใช้งาน ความสว่างของจอแสดงผล และมีการใช้เครื่องพิมพ์อย่างต่อเนื่องหรือไม่ ภายใต้การใช้งานไม่ต่อเนื่องโดยทั่วไปกับการพิมพ์ในระดับปานกลาง แบตเตอรี่จะรองรับการทำงานเต็มกะ การพิมพ์จำนวนมากอย่างต่อเนื่องจะช่วยลดรันไทม์ ไฟแสดงสถานะแบตเตอรี่เหลือน้อยจะแจ้งเตือนล่วงหน้าก่อนปิดเครื่องอัตโนมัติ การชาร์จไฟเต็มจากไฟ AC ต้องใช้เวลาหลายชั่วโมง

ฟังก์ชันการพิมพ์สามารถสั่งงานโดยอัตโนมัติเมื่อวางสิ่งของบนเครื่องชั่งได้หรือไม่
สามารถกำหนดค่าเครื่องชั่งให้พิมพ์โดยอัตโนมัติเมื่อการอ่านค่าน้ำหนักคงที่และเกินเกณฑ์ขั้นต่ำที่ตั้งไว้ล่วงหน้า โหมดพิมพ์อัตโนมัตินี้เหมาะสำหรับการชั่งน้ำหนักซ้ำๆ ของสิ่งของที่คล้ายกันซึ่งไม่จำเป็นต้องกดปุ่มด้วยตนเอง สำหรับการใช้งานที่ต้องการการตรวจสอบโดยผู้ปฏิบัติงานก่อนการพิมพ์ โหมดทริกเกอร์แบบแมนนวลก็สามารถใช้ได้เช่นกัน

มีอินเทอร์เฟซการสื่อสารอะไรบ้างสำหรับการเชื่อมต่อเครื่องชั่งกับคอมพิวเตอร์หรือเครือข่าย
อินเทอร์เฟซเสริม ได้แก่ RS232, RS485, Bluetooth, TTL, อีเธอร์เน็ต, Wi-Fi และ 4G IoT สิ่งเหล่านี้รองรับการส่งข้อมูลน้ำหนักไปยังพีซี, PLC หรือระบบโฮสต์ที่เชื่อมต่ออยู่ รูปแบบข้อมูลเฉพาะและโปรโตคอลการรับส่งข้อมูลได้รับการกำหนดค่าให้ตรงกับระบบที่รับ ที่จัดเก็บข้อมูล USB ช่วยให้สามารถส่งออกบันทึกน้ำหนักเป็นชุดเพื่อการวิเคราะห์แบบออฟไลน์

เครื่องชั่งมีการสอบเทียบอย่างไรหลังการติดตั้งหรือย้ายตำแหน่ง
การสอบเทียบจะดำเนินการโดยใช้ตุ้มน้ำหนักทดสอบที่ผ่านการรับรองซึ่งเหมาะสมกับความจุของแท่น ขั้นตอน - จุดเดียวหรือหลายจุด - เข้าถึงได้ผ่านแผงปุ่มกดตัวบ่งชี้ตามเมนูการปรับเทียบในคู่มือผู้ใช้ สำหรับพิกัดน้ำหนักหลายร้อยกิโลกรัม แนะนำให้ใช้จุดสอบเทียบหลายจุดในช่วงต่างๆ เพื่อตรวจสอบความเป็นเส้นตรง แนะนำให้มีการตรวจสอบการสอบเทียบตามช่วงเวลาที่สม่ำเสมอโดยเป็นส่วนหนึ่งของระบบคุณภาพของโรงงาน
